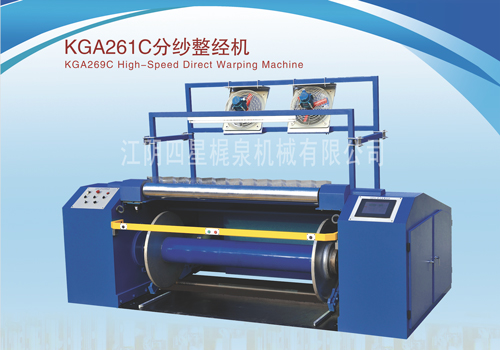

KGA261C分纱整经机

 适用范围

将已染好色的束状纱重新分开成单根的平行经纱片并均匀地卷绕成色纱经轴，以供应轴上浆及其他工艺之用。

 主要技术特征

1、采用电机一级带轮传动经轴方式，变频调速，实现线速度无级设定，保持整经过程中线速度恒定。

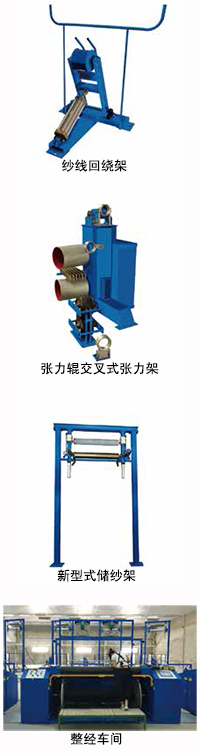

2、纱线卷绕张力可根据工艺要求调节和设定，采用张力架变频传动，经由回绕摆动架张力的信息反馈，对纱线进行实时张力补偿，可实现对经轴纱线卷绕密度控制，确保各经轴间卷绕密度的一致性。张力架的张力辊采用交叉形式，便于纱线顺利退绕。

3、新型式储纱装置，可将卷绕经轴上的纱线退绕到纱桶内，减少倒车时断头几率，实现了对退绕部分纱线在重新整经时的张力控制，提高分纱经轴的质量。

4、由各种传感器精密测量整经长度、速度。具有自动测长、测速、定长控制及分绞线定长自停等功能。

5、采用经轴液压钳式制动，导纱辊、张力辊气式制动，制动平稳，简单可靠。

6、采用气动上下轴、电动拍开拍合经轴，操作简单方便。

7、往复式拨纱装置及张力架上的振荡器，可使纱线在进行中顺利分开，确保分纱顺利 进行，提高整经速度，拨纱装置可根据整经速度自动升降，以防纱线缠绕。

8、主机上装有安全栏杆保险装置、防飞花风扇架、照明灯架等实用装置。

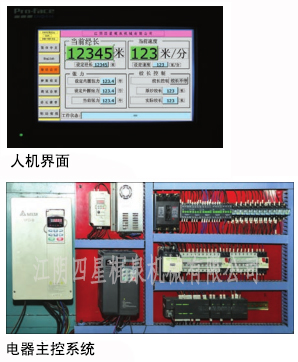

9、电脑触摸屏操作方便、直观、显示信息量大。

10、储纱桶回绕工作台根据用户要求可选配。

 主要技术参数

1. 整经幅宽：1600、1800（其他幅宽根据用户要求可定制）

2. 较大整经轴盘片直径 : 800mm、1000mm

3. 整经速度 : ≤ 500m/min

4. 整经电机功率：15KW

5. 拨纱电机功率：0.12KW

6. 吹风电机功率：0.18KW×2

7. 制动距离： ≤ 2M (300m/min)

8. 筘左右摆动范围：0-40mm
9. 最大张力： 500N

10. 操作显示器：10.4 寸触摸屏

11. 外形尺寸： 1600mm  3600mm( 长 )×1850mm( 宽 )×2250mm( 高 )

                    1800mm  3800mm( 长 )×1850mm( 宽 )×2250mm( 高 )

工艺流程示意图
